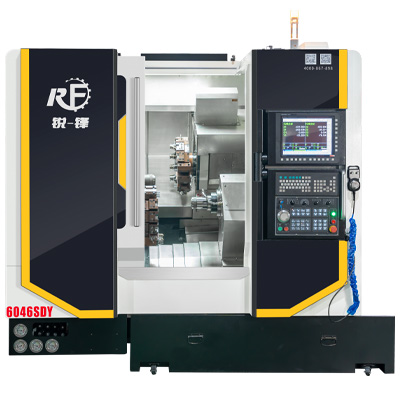

6046SDY雙主軸雙動力刀塔車銑
產品特點

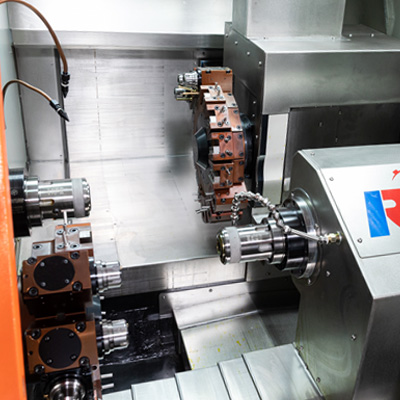

1. 主軸端工件切斷后，背軸直接對接，此時可同時加工工件兩端，大大提高了加工效率。
2. 主軸端刀塔帶Y軸，背軸刀塔可選帶Y軸與不帶Y軸，搭載刀具更豐富、功能更強大，可車削、磨削、銑削、鉆孔、攻牙、滾齒、插槽等，實現車銑中心核心功能。
3. 搭配全自動化機械手、送料架、接料器、排屑機等附件，針對量大工件生產可實現全自動無需人操機的功能。
技術參數
| 項目 | 名稱 | 6046SDY A軸 | 6046SDY B軸 |
|---|---|---|---|
| 加工范圍 | 床身最大回轉直徑 | φ400mm | φ300mm |
| 最大加工直徑 | φ200mm | φ100mm | |
| 最大加工工件長度 | 300mm | 300mm | |
| Y軸行程 | 70mm | 70mm | |
| Z軸行程 | 300mm | 300mm | |
| 主軸 | 主轉端部形式 | A2-5 | A2-4 |
| 主軸通孔直徑 | φ56mm | φ46mm | |
| 最大棒料通孔直徑 | φ46mm | φ36mm | |
| 主軸轉速范圍 | 1~5000r/min | 1~6000r/min | |
| 主軸電機功率 | 11KW | 7.5KW | |
| 套筒及回轉油缸規格 | 6寸 | 5寸 | |
| 行程及快速給進 | X、Z、Y軸最快速移動 | 30m/min | 30m/min |
| 絲桿及導軌尺寸 | X、Z軸絲桿直徑 | φ40mm、φ40mm | φ40mm、φ32mm |
| X、Z、Y軸導軌寬度（滾柱） | 35mm、30mm、25mm | 25mm、30mm、25mm | |
| 加工精度 | X、Z、Y軸重復定位精密 | 0.005mm | 0.005mm |
| 刀塔規格 | 伺服動力刀塔（刀位） | 15把 | 12把 |
| 刀塔方座 / 圓座規格 | 20mm*20mm / φ25mm | ||
| 動力刀塔行程（Y軸） | 70mm | ||
| 動力刀座規格 | BMT40 | ||
| 動力頭轉速 | 最高4000r/min | ||
| 動力頭電機功率、扭矩 | 3.1KW/15N·m | 2.4KW/11N·m | |
| 外形尺寸 | 長*寬*高 | 2300mm*2450mm*2200mm | |
| 重量 | 4500kg | ||
| 30°斜床身結構形式 | HT300 整體鑄造 | ||
刀塔干涉圖
-
SHD12-240（12工位）
動力刀座規格：BMT40 ER25
外徑刀座：20 方刀桿
內孔刀座：φ25 圓刀桿 -
SHD12-300（15工位）
動力刀座規格：BMT40 ER25
外徑刀座：20 方刀桿
內孔刀座：φ25 圓刀桿
